| HARDWARE |
| LAN Interface |
Giga x 1 |
| USB |
USB 2.0 x 1 (Optional Ethernet Adapter for 2nd LAN) |
| PoE |
802.3at |
| Antenna |
Type: 6 x Built-In PIFA (3 x 2.4GHz, 3 x 5GHz)
Gain: 4.38dBi (2.4GHz), 5.34dBi (5GHz) Max. |
| Power |
DC: 12V / 2A
802.3at (PoE Injector Optional) |
| Dimensions |
20.8 (D) x 3.15 (H) cm |
| Weight |
565g |
| Power Consumption (Full Loading) |
15W; 19.2W (With USB) |
| Mounting |
Ceiling |
| WPS/Reset |
Y |
| LED Indicator |
1. Power LED
2. Diag LED |
| Environmental Conditions |
Use PoE Switch: Operating Temperature: 0°C (32°F) to 50°C (122°F)
Storage Temperature: -20°C (-4°F) to 60°C (140°F)
Use Power Adapter: Operating Temperature: 0°C (32°F) to 40°C (104°F)
Storage Temperature: -20°C (-4°F) to 60°C (140°F)
Operating Humidity: 90% or Less
Storage Humidity: 90% or Less |
| Power Saving |
802.3az |
| Internal Buzzer |
Y |
| Housing |
UL94-5VB Flammability Rating Plastic |
| WIRELESS |
| Standard |
802.11 a/b/g/n/ac Concurrent Dual-Band |
| No. of Radios |
2 |
| Receiver Sensitivity |
≤ -93dBm |
| Certification |
CE / FCC |
| Fast Roaming |
Y |
| Number of SSIDs |
16 (2.4GHz) + 16 (5GHz) |
| PERFORMANCE |
| Maximum Data Speed |
450 + 1300Mbps |
| Concurrent Clients |
Up to 50 Per Radio |
| RF SPECIFICATONS |
| Frequency Band |
•Radio ?: 802.11b/g/n 2.412 ~ 2.484(GHz)
•Radio ?: 802.11a/n/ac 5.18 ~ 5.24(GHz), 5.745 ~ 5.825(GHz)
(The supported frequency band is restricted by local regulations.)
|
| Operation Channels |
•2.4GHz :
US/Canada 1-11; 2.412 ~ 2.462GHz
Europe 1-13; 2.412 ~ 2.472GHz
Japan 1-14; 2.412 ~ 2.484GHz
•5GHz : Country dependent for the following ranges:
US/Canada:
Band 1: 36, 40, 44, 48; 5.180~5.240GHz
Band 4: 149, 153, 157, 161, 165; 5.745 ~ 5.825GHz
Europe:
Band 1: 36, 40, 44, 48; 5.180 ~ 5.240GHz
|
| Transmit Power |
•802.11b
23dBm@1Mbps
23dBm@2Mbps
23dBm@5.5Mbps
23dBm@11Mbps
•802.11g
23dBm@6Mbps
23dBm@9Mbps
23dBm@12Mbps
23dBm@18Mbps
23dBm@24Mbps
22dBm@36Mbps
20dBm@48Mbps
19dBm@54Mbps
•802.11gn (2.4G)
27.5dBm@MCS0/8/16
26.5dBm@MCS1/9/17
26.5dBm@MCS2/10/18
26.5dBm@MCS3/11/19
25.2dBm@MCS4/12/20
24.5dBm@MCS5/13/21
23.5dBm@MCS6/14/22
22.5dBm@MCS7/15/23
•802.11a
22dBm@6Mbps
22dBm@9Mbps
22dBm@12Mbps
22dBm@18Mbps
22dBm@24Mbps
21dBm@36Mbps
19dBm@48Mbps
18dBm@54Mbp
•802.11an (5G)
27.5dBm@MCS0/8/16
26.5dBm@MCS1/9/17
26.5dBm@MCS2/10/18
25.5dBm@MCS3/11/19
25.5dBm@MCS4/12/20
24.5dBm@MCS5/13/21
23.5dBm@MCS6/14/22
22.5dBm@MCS7/15/23
•802.11ac
27.5dBm@MCS0
26.5dBm@MCS1
26.5dBm@MCS2
25.5dBm@MCS3
25.5dBm@MCS4
24.5dBm@MCS5
23.5dBm@MCS6
22.5dBm@MCS7
20.5dBm@MCS8
19.5dBm@MCS9
(CE: 20dBm or lower, FCC:23dBm or lower)
|
| Receiver Sensitivity |
•802.11b
≤-93dBm@1Mbps
≤-85dBm@11Mbps
•802.11g
≤-86dBm@6Mbps
≤-72dBm@54Mbps
•802.11gn (2.4G)
≤-83dBm@MCS0
≤-69dBm@MCS7
≤-81dBm@MCS8
≤-66dBm@MCS15
≤-81dBm@MCS16
≤-66dBm@MCS23
•802.11a
≤-90dBm@6Mbp
≤-74dBm@54Mbps
•802.11an(5G)
≤-87dBm@MCS0
≤-69dBm@MCS7
≤-84dBm@MCS8
≤-68dBm@MCS15
≤-84dBm@MCS16
≤-68dBm@MCS23
•802.11ac
≤ -84dBm@MCS0
≤ -59dBm@MCS9
|
| SECURITY |
| Encryption |
WEP / WPA / WPA2 |
| Wireless L2 Isolation |
Y |
| Station Isolation |
Y |
| IEEE 802.1x Authenticator |
Y |
| EAP Authentication |
PEAP |
| Hidden SSID |
Y |
| MAC Address Filter |
Y |
| Wireless STA |
Y |
| Rogue AP Detection (w/ Edimax Pro Network Management Suite (NMS)) |
Y |
| SOFTWARE |
| Wireless Mode |
AP / WDS AP / WDS Bridge / Repeter |
| 802.1q VLAN |
Y (VID = 1-4095) |
| Spanning Tree |
RSTP |
| QoS |
WMM (802.11e)
Max Associated Station No. |
| Pass-Through |
IPv6 and VPN (PPTP, L2TP/IPsec) |
| DSCP (802.1p) |
Y |
| Multicast Rate up to 54Mbps |
Y |
| MANAGEMENT |
| Deployment |
- Standalone (AP Mode)
- ?Master AP Mode: Can manage 16 Edimax Pro APs with NMS
- Managed AP Mode: Be managed by AP Controller (APC500), Edimax Pro Master AP with NMS software
|
| Configuration |
HTTP / HTTPS
SNMP v1, v2c, v3
CLI (Telnet, SSH) |
| RADIUS Server |
Built-In |
| Auto-Channel |
Y |
| Private MIB |
Y |
| Package Contents |
| Access Point |

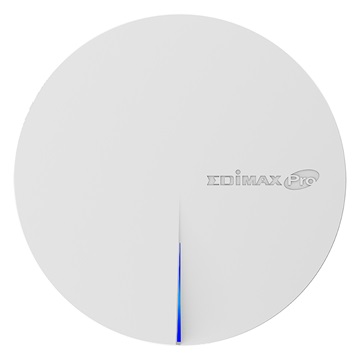

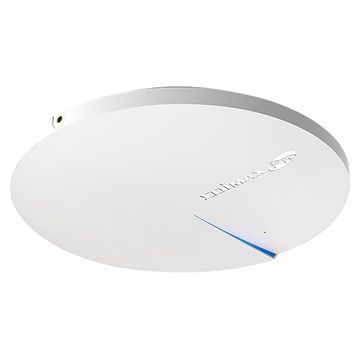

AC1750 Ceiling Mount PoE Access Point |
| Mounting Bracket |
Ceiling-Mount and T-rail Mount Bracket Kit |
| Power Adapter |
12V / 2A Power Adapter |
| Cable |
Ethernet Cable |
| CD / Qick Installation Guide |
CD (User Manual & Multi-Language Quick Installation Guide) / Printed English Quick Installation Guide |
| Accessories |
| Optional |
GP-101IT IEEE802.3at PoE Injector |
| Optional |
EU-4306 USB 3.0 Gigabit Ethernet Adapter |
